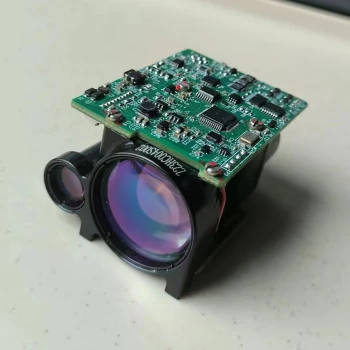

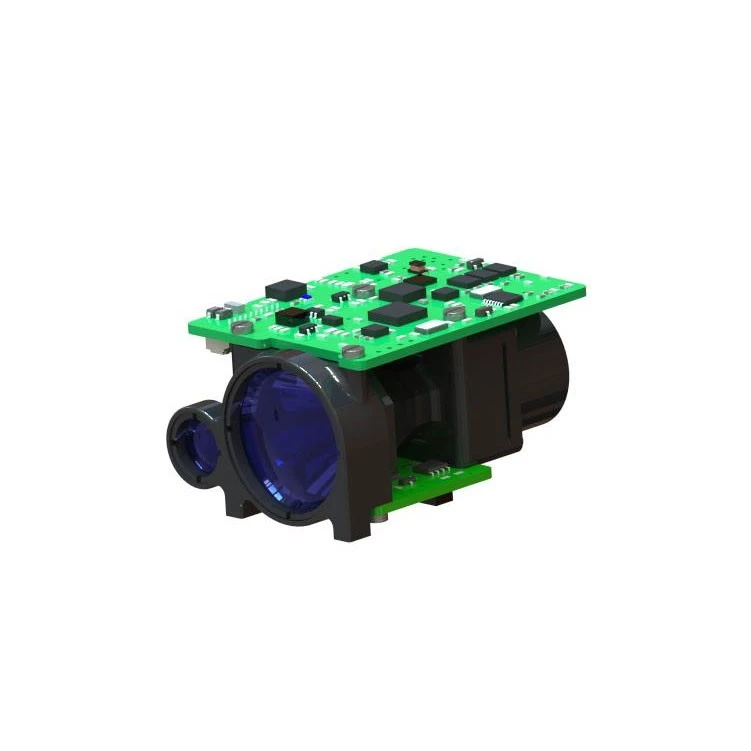

5 km Laser Rangefinder Module Laser Range Finder

5 km laserafstandsmodul

Produktintroduktion
05XLD08X vedtager 1535nm Erbium Glass Laser -modulet uafhængigt udviklet af Xinalnd, som har egenskaberne ved lav
Strømforbrug, kompakt struktur, høj præcision, lang måleafstand og menneskelig øjensikkerhed.

Maksimalt måleområde: 5000 m (2,3x2,3 m bil) 8000 m (bygning)
Rangerede nøjagtighed ± 1 m
Målnøjagtighed større end eller lig med 98%
Vægt mindre end eller lig med 85 g

Produktfunktioner
1. Integreret design af hele maskinstrukturen, påvirkningsmodstand, vibrationsmodstand, høj pålidelighed, stærk
Miljøtilpasningsevne, 05XLD08X Circuit Sub-Warehouse Design, Power Isolation Design, Strong Electromagnetic
kompatibilitet, der er egnet til håndholdte mobile enheder, UVA -bælg og anden optoelektronisk integration;
2. ved hjælp af et lille synsfelt, ikke-termisk modtagende optisk designteknologi, med god optisk støjundertrykkelsesevne,
ydelse med tæt rækkevidde og høj og lav temperatur optisk ydelse;
3.. Den interne grænseflade af kredsløbet vedtager svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som
Kan undgå kortslutning eller dårlig kontakt forårsaget af forbindelsen, oxidation og vanddamp af stikket og forbedre produktets pålidelighed og levetid.

Produktpræstationsindeks

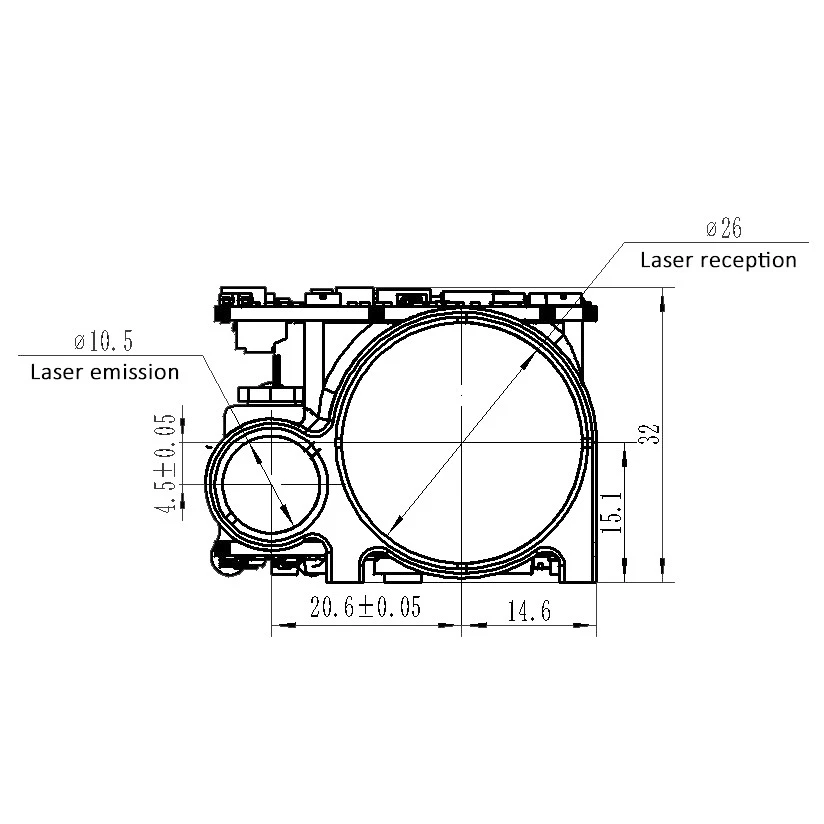

Strukturinstallationsgrænseflade

Elektrisk grænseflade
Kravene til elektriske interface er som følger:
Strømforsyningsspænding: 12V (10V ~ 14V);
Arbejdseffektforbrug: mindre end eller lig med 4W;
Standby -strømforbrug: Mindre end eller lig med 1,8W.
Den øverste computerenden er tværbundet med afstandsmåleren gennem en 10pin-stik med en afstand på 1,25 mm. Stiften
Definition af strømforsyning og kommunikationsport er vist i følgende tabel, og placeringen af ​​stift 1 af stikket vises
i det følgende figur.

PIN -definition af strømforsyning og kommunikationsport ved RangeFinder End

Stikforbindelse 1 pin position

Programmel

Data
Dataoverførslen mellem afstandsmåleren og værtscomputeren inkluderer følgende:
* Kontrolkommandoer: inklusive enkelt, 1Hz, 5Hz i områder, forespørgselsinstruktioner osv.
* Feedbackdata: inklusive afstandsoplysninger, omgivelsestemperatur, afstandsmålerstatus osv.
Dataudvekslingen mellem afstandsmåleren og værtscomputeren vedtager Rs422 kommunikationstilstand og dens

Karakteristika er som følger:
* Baud Rate: 38400 (fabrik)/9600/57600/115200;
* BYTE KONSTRUKTION: Lav orden før, høj orden efter;
* Byte -sammensætning: 1 Start bit, 8 databits, ingen check, 1 stop bit.


Information
Formatet for kontrolkommandooplysningerne er vist i følgende tabel.

Kontrolkommandooplysninger modtaget af RangeFinder

Bemærkninger:
Send kun kommando for selvtest forespørgsel: 0 xf 0 0 x 00 0 x 00 0 xf 0 for at forespørge laserlys tilstand;
Hvis baudhastigheden er indstillet til en anden baudhastighed end den specificerede indstillede baudhastighed, reagerer afstandsmåleren ikke.

Returdataene for afstandsmåleren er opdelt i regelmæssige data og selvtestdata.
* Regelmæssige data: inklusive antallet af mål, måleafstand, afstandsmålerstatus osv. Se nedenstående tabel.
* Forespørgselsdata: inklusive omgivelsestemperatur, afstandsmålerstatus osv. Se nedenstående tabel.

Konventionelle data returneret af afstandsmålingsmaskiner

Bemærkninger:
Først når afstanden måleren beregner afstanden fra det blinde område til det maksimale antal

Målingsresultatet er
vises. I andre tilfælde vises 0 XFFFF, som er en ugyldig tilstand.

Betydning af statusord

Forespørgselsdata sendt tilbage af RangeFinder

Indstillinger for baudhastighed

Baud hastighed Indstilling af driftsmetode:
1. send "0 x 55 0 xf 6 0 x 00 0 x 60 0 x 96 0 xxx" kommando til laser -serien finder, i .e. Indstil baudhastigheden til 9600bps; De
RangeFinder returnerer "cc {{0}}", "0x 00 0 x 60" angiver, at den aktuelle baudhastighed er indstillet til 9600bps;

1. send "0 x 55 0 xf 6 0 x 01 0 x 80 0 x 77 0 xxx" kommando til laser rangefinder, i .e. Indstil baudhastigheden til 38400bps; De
RangeFinder returnerer "cc {{0}}", og "0x 01 0 x 80" angiver, at den nuværende baudhastighed er indstillet til 38400bps;


1. send "0 x 55 0 xf 6 0 x 02 0 x 40 0 xb 4 0 xxx" kommando til laser -afstandsfinderen, dvs. baud rate til 57600bps; De
RangeFinder sender tilbage "CC {{0}} B 55" og "0x 02 0 x 40" angiver, at den aktuelle baudhastighed er indstillet til 57600bps;


1. send "0 x 55 0 xf 6 0 x 04 0 x 80 0 x 72 0 xxx" kommando til laser rangefinder, i .e. Indstil baudhastigheden til 115200bps; De
RangeFinder returnerer "cc {{0}} d 55", "0x 04 0 x 80" angiver, at den aktuelle baudhastighed har været Setto 115200bps.
